X-Band ESR


  1. Einschalten

    1. Steckerleiste (auf dem Boden dahinter) einschalten (Stecker über dem Tisch eingesteckt?)

    2. Leistungsmessgerät einschalten ( 10dB werden ausgekoppelt, darum 10dB Offset am Messgerät eingestellt)

    3. Frequenzzähler einschalten

    4. Rechner einschalten

    5. Magnet Powersupply einschalten (MP1)

      → Frequenzzähler zählt

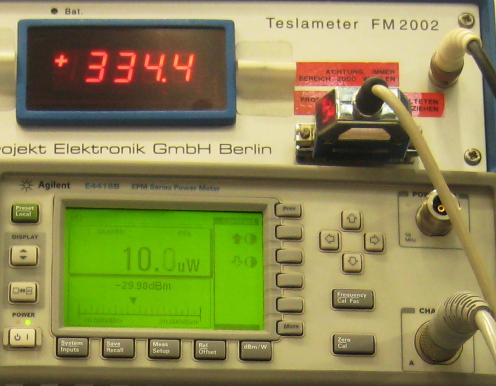

    6. 30dB an Drehdämpfungsglied einstellen entspricht 10 uW
      Diode braucht etwa 30 min       Warmlaufzeit

    7. Am Rechner als Poltarg anmelden (Administratorrechte)

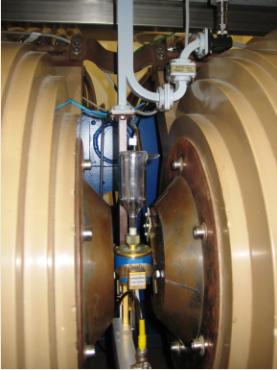

      CU3Control (Steuerprogramm) starten, wenn Magnetkühlwasser fließt, wird Magnetstrom sofort hochgerampt:B       = 334,1 mT


  2. Abstimmung

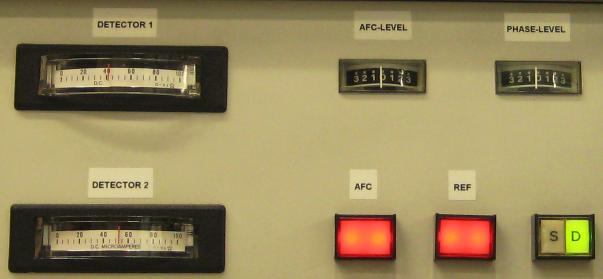

    1. Leistung am Drehdämpfungsglied erhöhen bis am Detetkor 1 etwa 50 angezeigt wird
      Drehdämpfungsglied       = 8 dB EPM = 2mW (1,55mW)


    2. Mit Mikrometerschraube (nicht bis Anschlag drehen), (leeres Dewar mit DPPH f=9,340 GHz) Detektoren auf Null drehen


    3. Phasenlevel auf Null (Anzeige in Mitte)

    4. AFC ein (Frequenzregelung ) Modulationsfrequenz des LIA etwa 33MHz

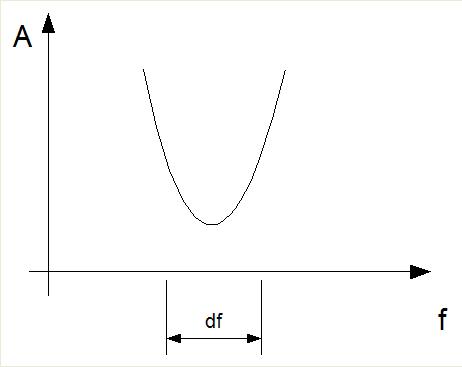

    5. AFC-Level mit Mikrometerschraube auf mionimieren besser AFC ausschalten und Minimum suchen

    6. Referenz (-arm) dazuschalten

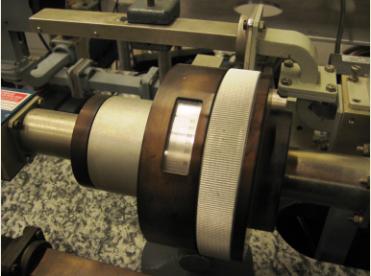

    7. Phasenlevel auf Null mit Referenzarm Phasenschieber ("Wilmer") regeln

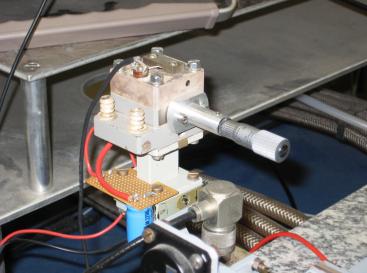

    8. Mit dem Koppelstift am Resonator (unten)
      D1 auf 40 bis 45 und D2 auf 50-55 regeln (haben leicht unterschiedliche Empfindlichkeit, daher nicht auf gleiche Werte regeln)

    9. Messleistung auf etwa 10uW am EPM mit Drehdämpfungsglied (etwa 30dB) regeln.


  3. Signalaufnahme

    1. B0 = 335 mT +- 1,25 mT

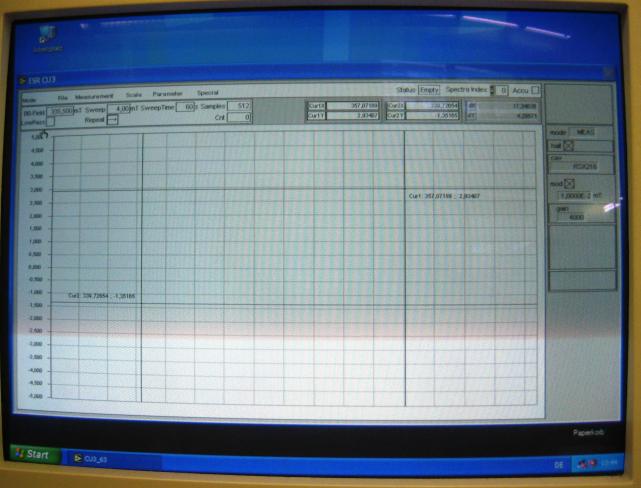

      Parameter, Modulation, Amp = 1, Ampcourse = 0,01 entspricht 1 * 10^-2 (DPPH)
      Measurement → start up entspricht rauf sweepen
      Measurement → start down entspricht runter sweepen (leider nicht korrekt implementiert)

      Scale → range → Autoscale

    2. Signalanalyse mit dem Programm Analysis nach dem das Spektrum gespeichert wurde

  4. Ausschalten

    1. Programm ESR_CU3 schließen → Feld fährt raus

    2. MPS1 ausschalten

    3. Peripheriegeräte ausschalten (Steckerleiste)

  5. Bei Messungen mit flüssigem Stickstoff

    1. Luftstrom am Druckminderer testen (Luftstrom verhindert Vereisung am und im Resonator)

    2. Parameter phase (302) → rein absorbtive bzw. rein dispersive Signalsaufnahme

    3. Kallibrierung mit DPPH bzw. NH3

Parameter

DPPH

NH3

B

335.0 +- 1,25 (Span = 2,5 mT)

335 +- 30 mT

dB Modulationfeld

0,1 * 10^-1 ( = 10^-2)

0,1

Ts (Aufnahmedauer)

(60 sec) 5 min

10 min
