Micro Vertex Detector

Der Micro Vertex Detector (MVD) des PANDA-Experiments ist der Detektor, der sich am nähesten am Interaktionspunkt innerhalb des Targetspektrometers befindet. Der MVD ist ein Detektor zur Spurrekonstruktion geladener Teilchen und essentiell für die präzise Bestimmung sekundärer Vertizes. Sekundäre Vertizes entstehen durch Teilchen mit einer genügend langen Lebensdauer, um sich nennenswert vom Interaktionspunkt zu entfernen, wie zum Beispiel Hyperonen, bevor sie in langlebigere Teilchen zerfallen, die die verschiedenen Detektoren erreichen.

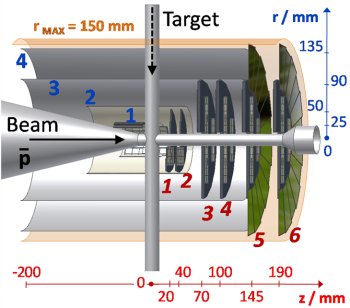

Da das Target-Rohr das MVD Volumen durchquert besteht der Detektor aus halbschalförmigen Strukturen zylindrisch um das Strahlrohr und halbkreisförmigen Strukturen in Vorwärtsrichtung. Im aktullen Design sind wie in der folgenden Abbildung dargestellt vier zylindrische Lagen und sechs kreisförmige Scheiben vorgesehen. Außerdem gibt es noch zwei weitere kreisförmige Scheiben weiter strahlabwärts, die in der Abbildung nicht dargestellt sind.

Während die beiden innersten zylindrischen Lagen (1 und 2) mit Pixel-Detektoren ausgestattet sind, werden für die beiden äußeren Lagen (3 und 4) doppelseitige Silizium-Streifendetektoren verwendet. Durch die hohe Spurdichte in Vorwärtsrichtung werden an allen sechs kreisförmigen Scheiben Pixel-Detektoren verwendet. Die beiden letzten Scheiben (5 und 6) werden im inneren Teil mit Pixeldetektoren und im äußeren Teil mit doppelseitigen Silizium-Streifendetektoren ausgestattet.
